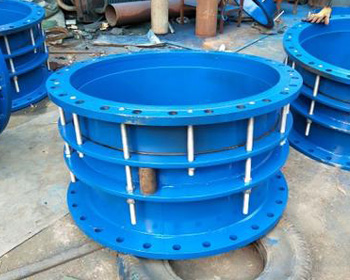

VSSJAFC可拆式雙法蘭松套傳力接頭

---

產品簡介：
   可拆式雙法蘭傳力接頭能傳遞被連接件的壓力推力和補償管路安裝誤差,不能吸收軸向位移,可拆式雙法蘭傳力接頭主要用于與泵,閥門等附件的松套連接。在使用過程中其主要是與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

產品名稱】：CC2F(VSSJAFC)可拆卸雙法蘭傳力接頭（CC2FA可拆雙法蘭松套傳力補償接頭）

【產品別名】：可拆卸雙法蘭傳力伸縮器  可拆式雙法蘭傳力接頭

【產品規格】：【DN65mm-DN3200mm】

【產品壓力】：0.6-2.5MPa

【產品認證】：ISO9001-2008

【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

【產品顏色】：藍色，可根據客戶要求調色.

【工作溫度】：-40度至80度

---

產品優點：
  盛豫可拆式雙法蘭傳力接頭安裝簡單方便,方便閥門安裝,可承受管線的軸向拉力。

---

產品特點：
  可拆式雙法蘭傳力接頭采用的是雙法蘭連接方式.安裝在管道上后，根據所需的伸縮距離進行限位，擰緊螺母，彈性密封圈在螺母壓蓋的作用下依靠相，互斜度，緊壓在管子外圈起密封和連接作用，可拆式雙法蘭傳力接頭主要和管道閥門連接不但起到管道補償作用，更方便了閥門的維修及更換。

---

產品使用范圍：
 可拆式雙法蘭松套傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

---

應用領域：

可拆式雙法蘭松套傳力接頭具有良好的綜合性能，所以廣泛應用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力、航天、造船等基礎工程。

---

材料表

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	短管法蘭	1	Q235A、20、16Mn
5	螺柱	n	Q235A、35、1Cr18Ni9Ti
6	螺母	5n	Q235A、20、1Cr18Ni9Ti

稱通徑DN	管子外徑 Dw	外形尺寸		法 蘭 連 接 尺 寸
		L	△L	0.6MPa				1.0MPa
				D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170			220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225			285	240	8-M20
200	219			320	280		22	340	295		28
250	273			375	335	12-M16	24	395	350	12-M20
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445		26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550			615	565	20-M24	32
500	530			645	600	20-M20	30	670	620		34
600	630	240		755	705	20-M24		780	725	20-M27	36
700	720			860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27		1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420			1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820			2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76

安裝簡要說明：VSSJAFC型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝可拆式雙法蘭傳力接頭時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整?？刹鹗诫p法蘭傳力接頭在工作時可以把軸向推力傳遞至正個管道。

---

盛豫管道選擇理由：

    給排水客戶選擇盛豫合作的理由，核心點 “學習文化” 給排水VSSJAFC可拆式雙法蘭松套傳力接頭服務商----盛豫堅信，培訓出人才，培訓出效率，培訓出質量。常態化的培訓是“鞏義市盛豫給排水材料有限公司”總公司工作的重頭戲。守初心，勤學習，盛豫培訓工作沒有休止符，只有進行時！

---

盛豫管道產品服務：
專業供應、專業服務，盛豫管道為你創造更多價值 !
不斷提升服務質量，精益求精，“真誠的服務”是盛豫管道一直堅信的目標。盛豫管道嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保供應、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，至善至美服務，特此盛豫管道做出如下承諾：

---

產品標準：
  產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、供應、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

---

盛豫管道產品購買須知：
一,產品材質說明：
因?yàn)椴牧显谶\(yùn)輸或配送過程中,表面可能會有刮花或弄臟,材料在儲存過程中也可能會因?yàn)楸砻嫜趸蚨斐杀砻娌粔蛎烙^,圖片和實物也可能有所不同。我們公司一定會將產品做得比較美觀，材質選用優良原材料制作，我們公司承諾：我們供應的產品質優價實，完全是客戶的較佳選擇，如果你還有其他的型號或者是規格的產品，在購買時可以與在線客服聯系，也可以聯系咨詢我們，：13783682998，電話：0371-64031885，傳真：0371-64031885，企業QQ：65076922。
二、出貨說明：
1、因?yàn)椴牧系奶厥庑?，所有材料都是客戶付款后才進發貨的，都是屬于專門為客戶訂做的產品,一經售出，非材質、質量問題，概不退換！敬請諒解。
2、請客戶在購物前先把所需產品的具體規格、公稱通徑、工作壓力、輸送的介質，數量以及所需性能等技術參數描述清楚，這樣做得原因主要是：
1）、確保了公司報的產品價格正確無誤；
2）、對客戶來說對客戶的自身利益提供了保障，不至于報錯產品價錢，造成雙方經濟損失，較后鬧得大家都不愉快；
3）、一旦客戶定下，雙方簽訂合同后，公司供應出來的產品能夠滿足客戶的實際需要。
3、如果是客戶沒有描述清楚的，一旦出現糾紛，賣家概不承擔任何責任！敬請諒解！

---

售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
1、守信合同，保證及時供貨，隨時保持與客戶聯系。
2、對特殊或復雜的產品，我企業安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務：
1、盛豫管道產品質保期為自出企業起 12 個月，實行“三包”服務（產品質量問題）。
2、產品在使用中我企業定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高盛豫管道的產品質量與服務質量。

---

訂貨流程與須知：
1、客戶采購清單請傳真至0371-64031885，E-mail郵件地址：65076922@qq.com，或來電咨詢0371-64031885或者13783682998。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（報價清單）。
3、具體商定：交貨期、特殊要求等事宜電議或網上溝通。

---

訂貨須知：
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1）、結構長度；
2）、連接形式；
3）、公稱直徑、全通徑、縮徑、管道尺寸；
4）、用介質及溫度、壓力范圍；
5）、實驗、檢驗標準及其他要求本企業可根據客戶特殊要求配置定做和設計特殊產品。
2、我公司可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

---
